    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

    来源: 网络
    日期: 2019-06-27
    浏览次数: 205



    范围定义转化


    新版的FMEA:强调并澄清了建立稳健的FMEA所需基础.

    例如:

    FMEA的目的、目标和限制技术风险文件编制规范(清晰、基于现实,真实和完整);

    同时更强调高阶管理者对 FMEA开发过程的承诺;

    与专有技术保护相关的澄清;

    新 AIAG-VDA FMEA手册过渡策略说明;

    使用 FMEA数据库来保存组织知识和经验教训;

    将 DFMEA和PFMEA中分析的同一特性,使用相同的失效后果,以实现 DFMEA与PFMEA的关联。


    5T法:透过明确工作目的和范围、与 APQP阶段的时间安排一致、确定团队的典型角色和责任、七步法的任务使用、工具 FMEA示例(包括使用软件和传统电子表格)。


    1)表头转化:不需要重新定义范围,因为对于AIAG FMEA用户来说范围定义方法没有变化过,可以直接引用现有FMEA的范围,但是对于VDA FMEA用户可能需要用边界图来定义范围,这里我们只以AIAG FMEA用户为例介绍,值得注意的是表头内容2/3(蓝色字体)是新的内容。


    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

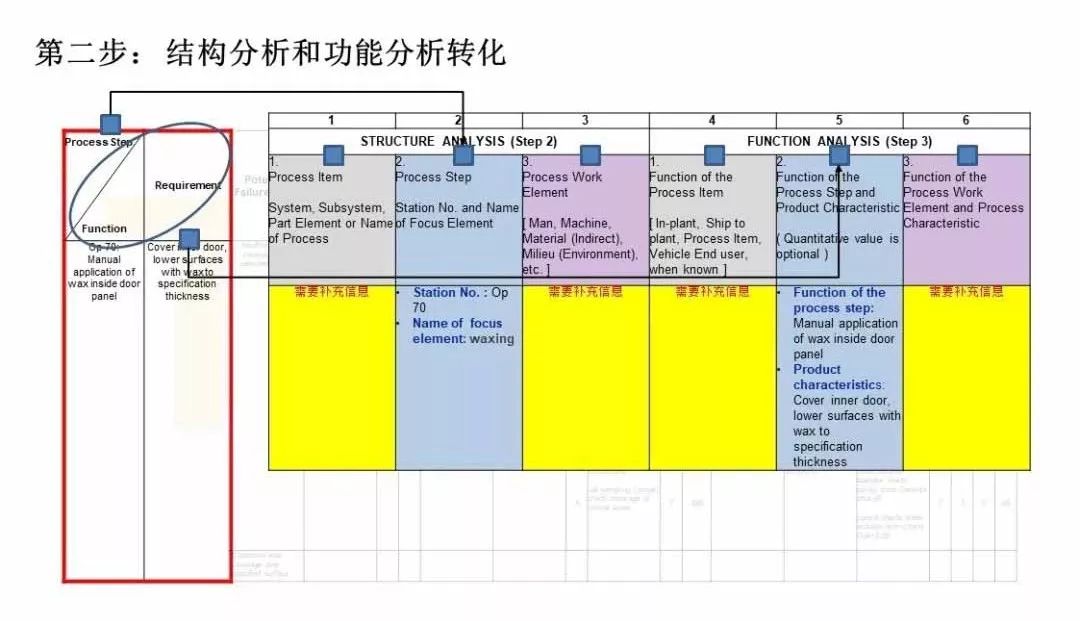

    结构分析和功能分析


    DFMEA:从理解系统结构开始,再将设计分解为系统、子系统和组件之后,聚焦元素、上级元素和下级元素将以表格形式描述,并提供在结构分析使用工具的附加说明(如框图、结构树)。
    PFMEA:其结构分析,增加了更详细的制造流程分解:

    PFMEA的聚焦要素:聚焦工艺的步骤站编号和名称;

    上级元素:过程名称(整个制造过程);

    下级元素:过程要素 4M类型(基于特性要因分析),考虑人/机/料/法等类别,从而得出更完整的失效原因列表(FC)。


    DFMEA:更深入地解释'如何正确地描述一个功能',包括支持功能分析的工具。
    PFMEA:增加了与上级元素和下级元素相关的功能和要求描述,故障影响(FE)和故障原因(FC)描述更清晰完整。


    结构分析和功能分析转化——转化过程涉及excel单元格重组,合并,取消合并,插入,格式调整等,所以将这两步一起操作,下面类似:

    2)先插入4列(过程项目,过程要素,过程项目功能,过程要素功能)1行(结构分析,功能分析)。

    3)然后修改列名称,建立列标签:第二步 结构分析,第三步功能分析。

    4)接着迁移现有内容到对应的列中。

    5)最后补充相关列缺失的信息(黄色区域)。


    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

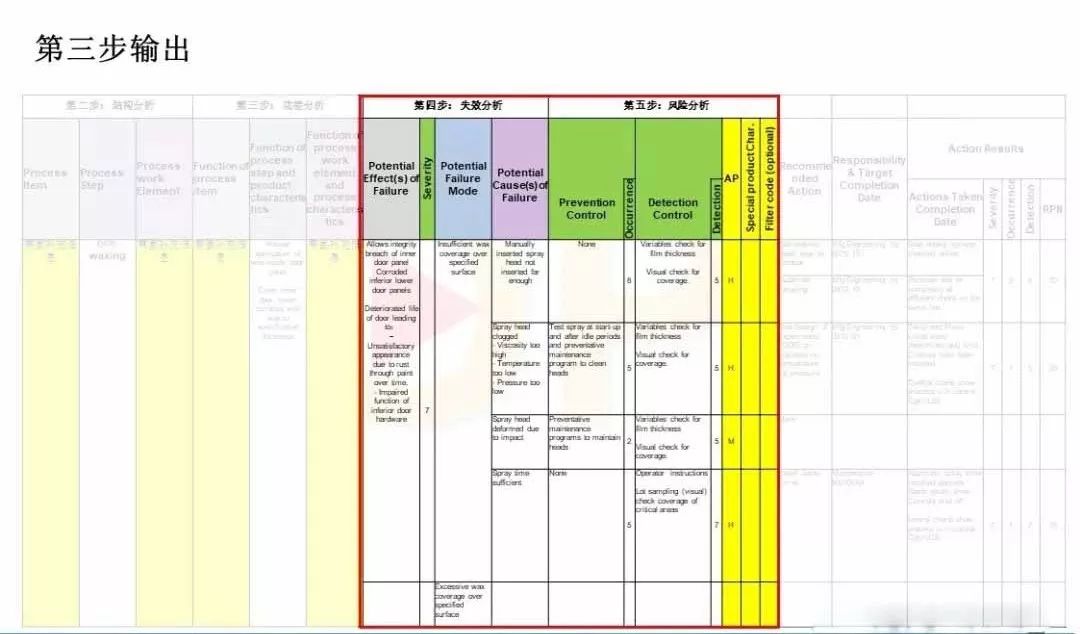

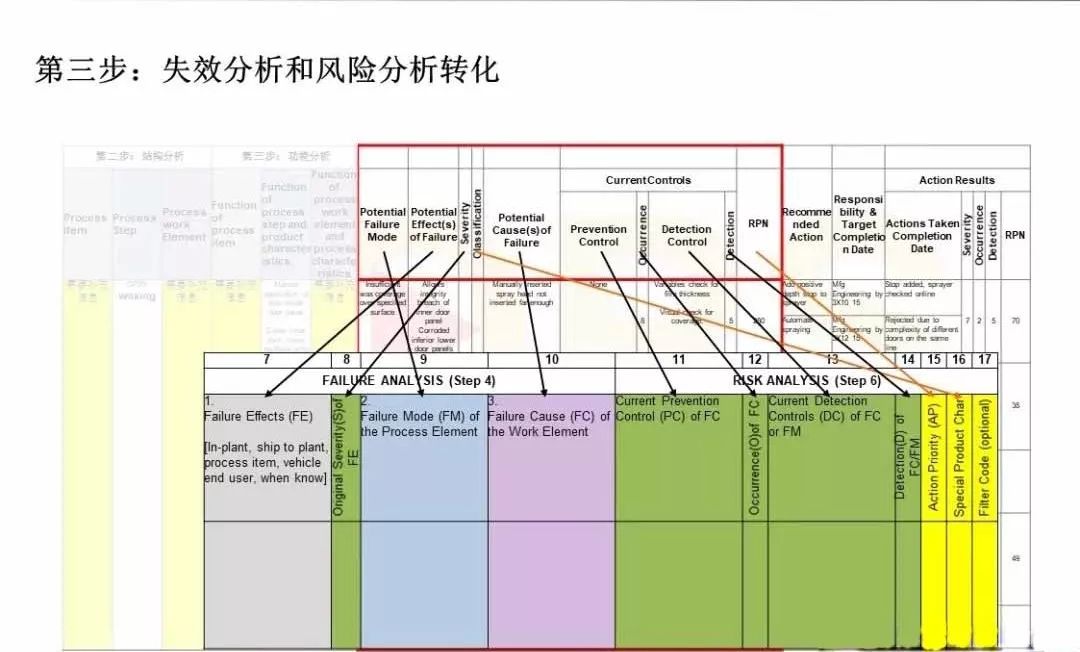

    失效分析和风险分析转化


    DFMEA:增加了失效类型和失效链模型的概念,以支持更全面(描述更多故障)和一致(FE、FM、FC之间的内部一致性)的失效描述。
    PFMEA:

    其'聚焦元素'的失效替换'失效模式(FM)';

    '上级元素'和/或'车辆最终用户'的失效替代'失效影响(FE)';

    '过程要素'的失效替代'失效原因(FC)'。


    DFMEA:进一步区分预防控制(PC)和探测控制(DC)。在评价发生率和探测率之前,需要考虑PC和 DC有效性的确认。在确定严重程度、发生率和探测度后,DFMEA'行动优先级(AP)'替换'RPN',根据 AP高、中、低水平确定行动优先级。
    PFMEA:

    将'分类列'替换为'特殊特性'和'筛选代码';

    '发生度'替换为'FC的发生度';

    发生度基于'预测FC发生',从而需确定预防控制(PC)的实际有效性;

    现行过程控制,将'预防措施'替换为'失效原因(FC)的现有预防控制(PC)';

    现行过程控制,'探测措施'将被'探测失效原因(FC)'或'故障模式(FM)的现行探测控制'取代;

    '探测措施'替换为'FC或FM探测措施';

    探测度现在基于三个因素:探测方法成熟度、探测机会和探测能力;

    'RPN'替换为PFMEA'行动优先权(AP)',根据AP高、中、低水平确定行动优先级。


    6)调整失效模式,失效影响,失效原因列顺序:将失效模式列移到严重度右列。

    7)将classification 移到到RPN右边一列并变更名称为special product characteristic。

    8)变更RPN为AP,并根据AP逻辑表重新填写H/M/L。

    9)在special product characteristic 右边插入一列filtercode (optional)。

    10)去掉列标题current control,重新拆分,组合单元格。

    11)建立列标签:第四步 失效分析, 第五步 风险分析。


    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!


    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

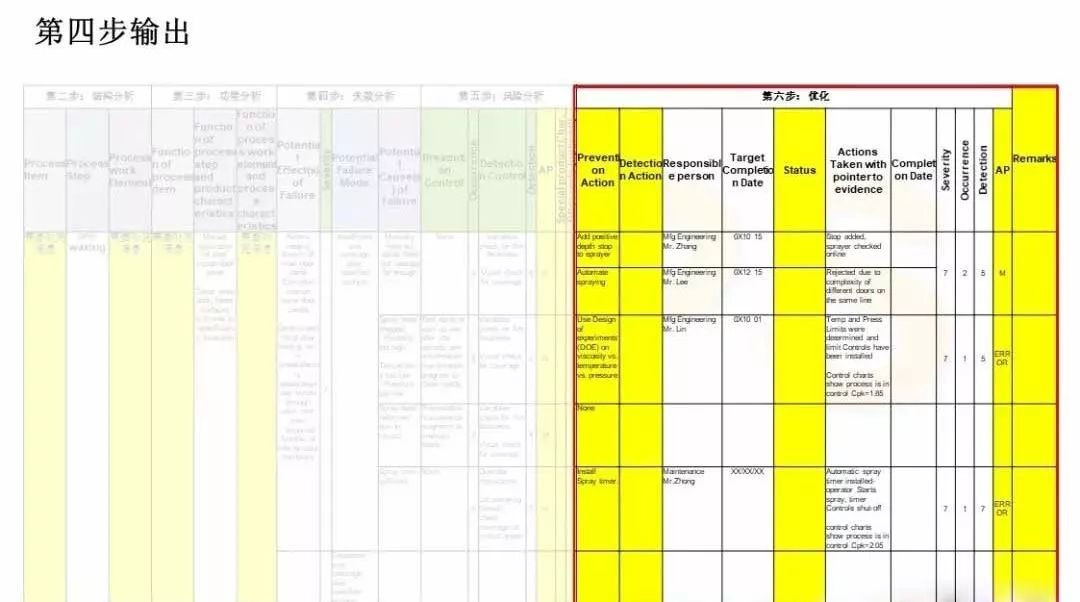

    优化分析转化


    DFMEA:“建议措施”被“预防措施”和“探测措施”。添加了列:“状态”(计划、决策、实施待定、已完成、已放弃)和通过指向证据而采取的操作。

    PFMEA:“建议措施”被“预防措施”和“探测措施”。添加了列:“状态”(计划、决策、实施待定、已完成、已放弃)和通过指向证据而采取的操作、特殊特性和备注。


    12)将recommended action分成两列(prevention action + detection action)并保留或迁移对应的措施到对应的列中。

    13)将Responsibility  & Target Completion Date 分列成responsible person + Target completion date两列,在responsible person 必须写人名。

    14)插入Status一列记录措施落实的状态。

    15)将actions taken completion date 分成两列为action taken with pointer to evidence 和 completion date,并调整相应的内容到相应的列中。

    16)变更RPN为AP,并根据AP逻辑表重新填写H/M/L,增加Remarks列。

    17)调整单元格格式,建立列标签:第六步 优化。


    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!


    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

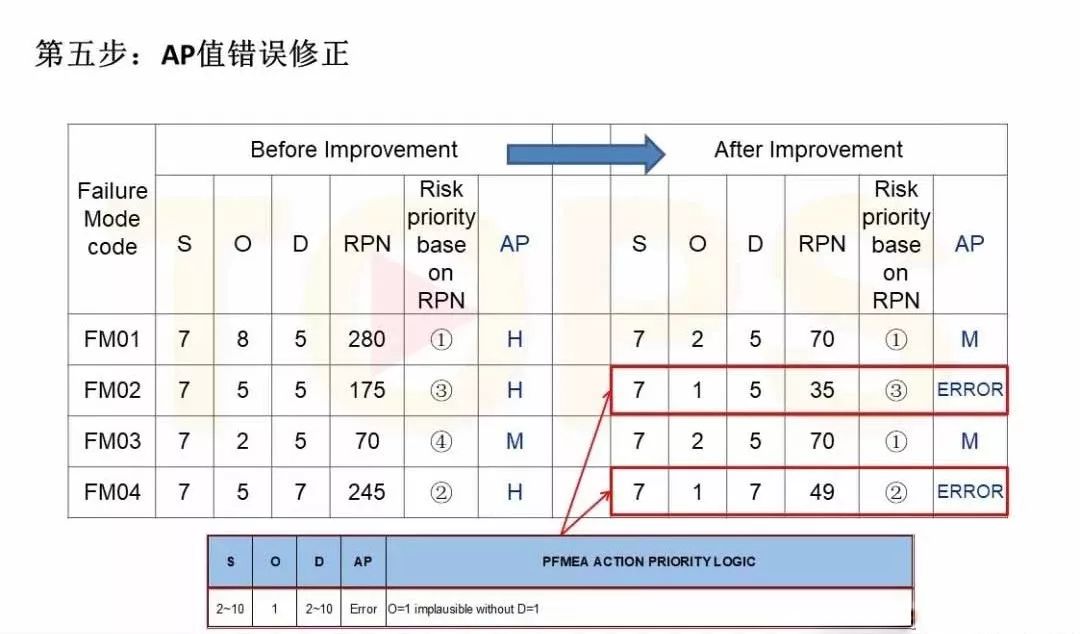

    AP错误值修正


    18)将S/D=2~10,O=1情况下AP出现ERROR找出并重新评估O,D。

    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

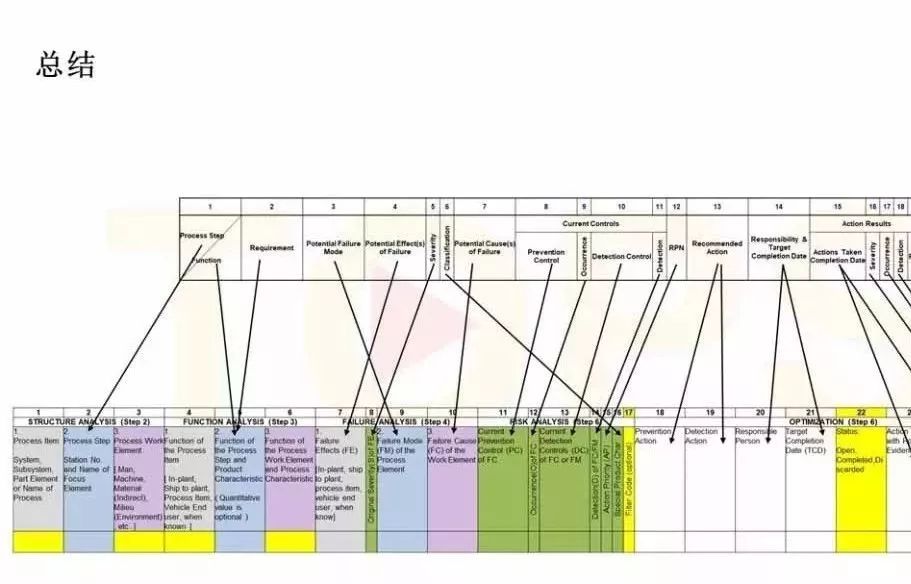

    总结:

    1. 转化分为五大步骤18小步。

    2. 表格从原有19列转化到新版30列(包含持续改进列)。

    3. 如果原FMEA填写表格中有很多合并的单元格将大大增加转化的工作量。

    4. 当然如果你不是通过传统办公软件做FMEA,也许你就没有这样的困扰,比如你用了专业的FMEA软件,你可能只需要等待软件商升级版本就好。

    正式版AIAG VDA FMEA 即将满月,全文教您如何转换!

    反思:

    不管现有FMEA是VDA FMEA,还是AIAG FMEA转到AIAG VDA FMEA如果不能在有效性和效率这块有所提升,所做的工作似乎对企业没有多大的帮助,上述转变的过程并不会产生增值的空间,也不会识别出新的失效模式,所以这样的转变没有太大的意义,即便按照六步法重新分析,只要失效模式没有多识别出,就有理由认为过程有效性有问题。


    对现有FMEA的处置建议:

    1. 已经被批准的PPAP:不建议转化,但是如果需要更新FMEA(问题发生和或变更时)最好使用新版FMEA分析方法分析,然后将相应的分析内容更新到原有报告中,并将分析记录附在FMEA报告后面。

    2. 正在开发的产品:是否需要依据新版FMEA报告格式取决于客户需求,建议不做强制要求,应该给出过渡期限,分析时尽可能采取新版FMEA分析方法,并保留分析记录。

    3. 新项目待开发:应采用新版FMEA分析方法和报告格式,在得到客户许可的情况下,可沿用现有分析方法和报告格式。
